一、适用范围
AC30模数化插座适用于交流50/60Hz，额定电压230/400V，额定电流至25A的电路中，主要用于家庭、办公、宾馆、机场、码头等场所用配电系统，可与HPM系断路器、DZ47系列断路器及照明配电箱直接组合，可供非专业人员使用。

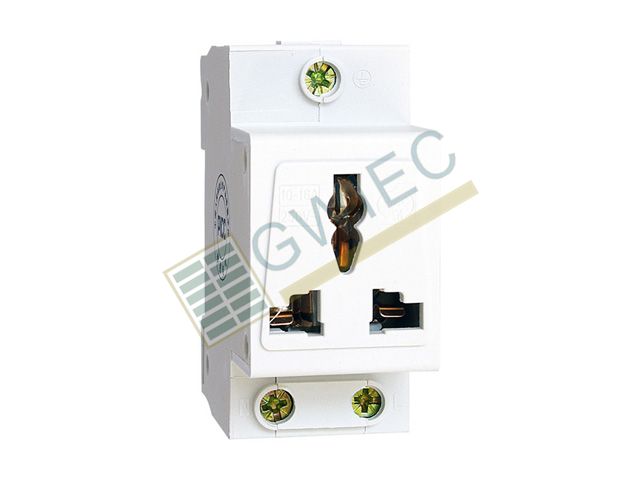

AC30模数化插座有多种产品类型：两插插座、三插插座、三插多功能插座、四插插座
AC30模数化插座符合IEC60884-1；GB2099等标准要求。

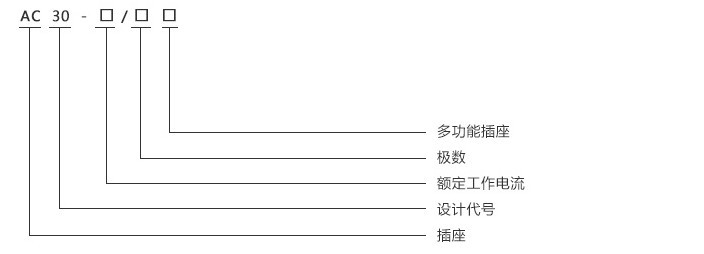

二、型号及其规格
三、安装方式
AC30模数化插座是户内安装的模数化终端组合是器的配套电器无件、亦可装于其它成套电器箱内，能对用电设备进行接插。适合于导轨安装，并能与其它模数化电器配合使用，具有良好的接触可靠性。
四、主要技术参数
|
型号
|
规格
|
额定电流（A）
|
额定电压（V）
|
导轨截面（mm²）
|
|
AC30
|

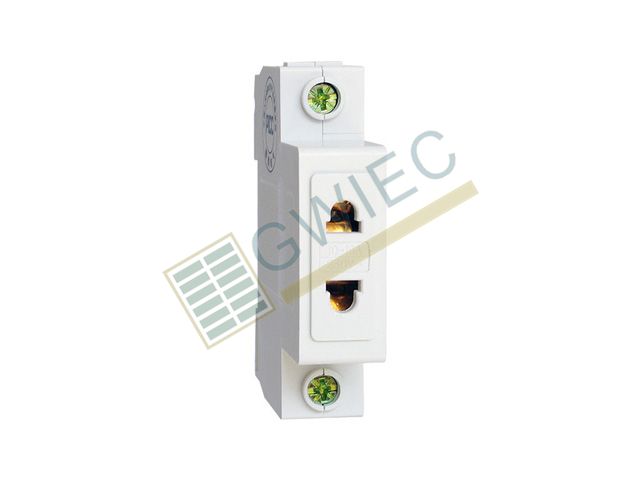

单相两插
|
10、16
|
230
|
≤10
|
|
AC30
|

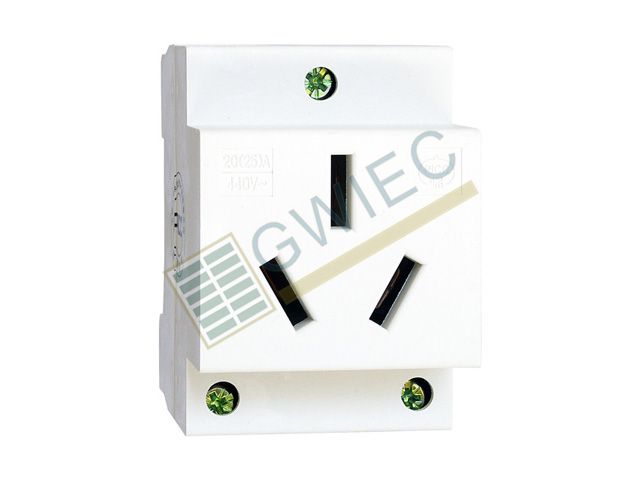

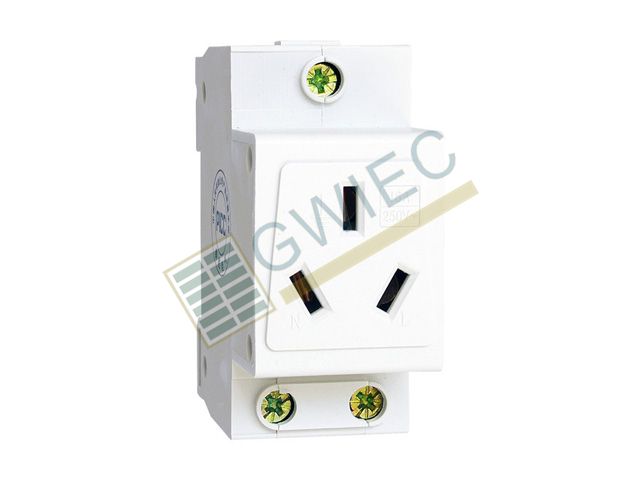

单相三插
|
10、16、25
|
230
|
≤16
|
|
AC30
|

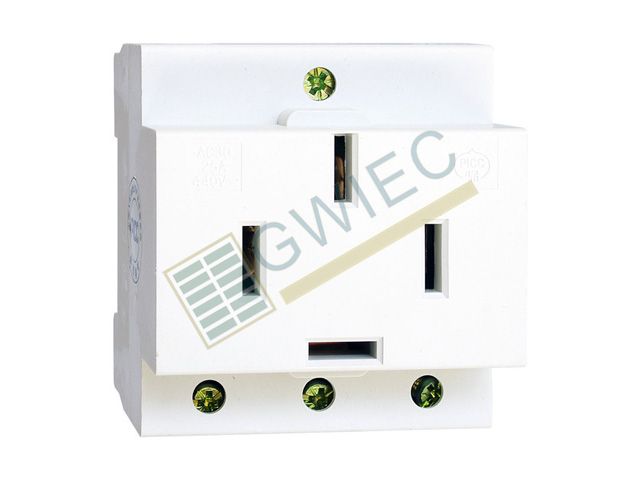

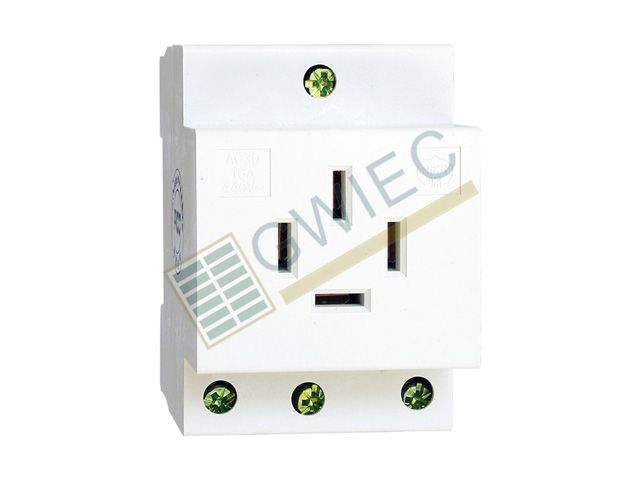

三相四插
|
16、25
|
415
|
≤16
|
|
型号
|
额定电压/电流
|
宽度
|
占回路数
|
|
AC30两插
|
230V/10A
|
18
|
1
|
|
AC30三插
|
230V/10A
|
36
|
2
|
|
AC30三插
|
230V/16A
|
36
|
2
|
|
AC30三插
|
230V/25A
|
54
|
3
|
|
AC30四插
|
415V/16A
|
54
|
3
|
|
AC30四插
|
415V/25A
|
72
|
4
|
